HOAC® Traversensysteme für Bühnen

Traversen werden nach ihrer Querschnittsform unterschieden. Gebräuchlich sind vor allem Zwei-, Drei- und Vierpunkt-Traversen, benannt nach der Anzahl der tragenden Gurte bzw. Rohre im Querschnitt.

Die Zweipunkt-Traverse (auch Leitertraverse genannt) besteht aus zwei parallelen Längsrohren, die durch Querstreben verbunden sind. Sie ist leicht, kompakt und eignet sich besonders für geringere Lasten sowie für Anwendungen, bei denen wenig Bauraum zur Verfügung steht.

Die Dreipunkt-Traverse hat einen dreieckigen Querschnitt und bietet gegenüber der Zweipunkt-Variante eine höhere Steifigkeit bei gleichzeitig moderatem Gewicht. Sie wird häufig dort eingesetzt, wo mittlere Lasten zu tragen sind und eine schlanke Optik gewünscht wird.

Die Vierpunkt-Traverse ist die robusteste und tragfähigste Variante. Ihr quadratischer oder rechteckiger Querschnitt aus vier Längsrohren macht sie zur ersten Wahl für schwere Lasten, große Spannweiten und komplexe Rigging-Konstruktionen im Theaterbetrieb. Sie ist entsprechend voluminöser, bietet jedoch die höchste strukturelle Stabilität.

Wir fertigen alle drei Traversentypen individuell nach Maß – in verschiedenen Längen, gerade oder gebogen, auf Wunsch pulverbeschichtet und mit auf Ihre Anforderungen abgestimmten Querverstrebungen.

Der Aufbau von Traversenkonstruktionen darf ausschließlich durch fachkundiges und unterwiesenes Personal erfolgen. Maßgeblich ist hierfür die DGUV Vorschrift 17 (BGV C1), die für Veranstaltungs- und Produktionsstätten gilt und besondere Anforderungen an Sicherheit, Qualifikation und Verantwortlichkeit stellt.

Fachkundig ist, wer aufgrund seiner Ausbildung, seiner Kenntnisse und seiner Erfahrungen in der Lage ist, die mit dem Aufbau verbundenen Gefährdungen zu beurteilen und geeignete Schutzmaßnahmen zu treffen. Dazu gehört insbesondere das Verständnis der statischen Grundlagen, der zulässigen Belastungsgrenzen sowie der korrekten Verbindungs- und Befestigungstechnik.

Für temporär errichtete, nicht ortsfeste Konstruktionen – sogenannte fliegende Bauten – können je nach Bundesland zusätzliche Anforderungen nach den jeweiligen Landesbauordnungen gelten, etwa hinsichtlich Genehmigung oder Abnahme durch zuständige Behörden.

Wir empfehlen, beim Erstaufbau einer neuen Traversenkonstruktion grundsätzlich eine fachkundige Einweisung durch erfahrenes Personal vorzunehmen und die Aufbauanleitung des Herstellers stets zu beachten.

Traversen als Arbeitsmittel, die besonderen mechanischen Beanspruchungen und Einflüssen ausgesetzt sind, müssen regelmäßig durch eine befähigte Person geprüft werden. Grundlage hierfür ist die DGUV Vorschrift 17, die für Veranstaltungs- und Produktionsstätten verbindlich gilt.

In der Praxis sind zwei Prüfebenen relevant:

Vor jeder Inbetriebnahme ist eine Sichtprüfung durchzuführen. Dabei werden alle Bauteile auf sichtbare Schäden, Verformungen, Korrosion sowie die Vollständigkeit und den korrekten Sitz aller Verbindungselemente kontrolliert.

Darüber hinaus sind Traversen in festgelegten Zeitintervallen einer wiederkehrenden Prüfung durch eine befähigte Person zu unterziehen.

Dokumentation und Nachverfolgbarkeit der Prüfungen sind dabei ebenso wichtig wie die Prüfung selbst: Alle Ergebnisse sollten schriftlich festgehalten werden, um im Bedarfsfall lückenlos Auskunft geben zu können.

Bei Fragen zur Prüfpflicht und zur korrekten Dokumentation Ihrer Traversenkonstruktionen sprechen Sie uns gerne an.

Die Tragfähigkeit einer Traverse hängt vom Profil, der Spannweite, den Aufhängepunkten und der Art der Lasteinleitung ab. Pauschale Angaben sind daher schwer möglich. Als zertifizierter Schweißfachbetrieb fertigen wir unsere Traversen nach DIN EN 1090 1-3 und ISO 3834-2. Die statischen Nachweise werden projektbezogen erbracht.

Für Ihr konkretes Vorhaben beraten wir Sie gerne und erarbeiten die passende Traversenlösung mit den erforderlichen Belastungsnachweisen.

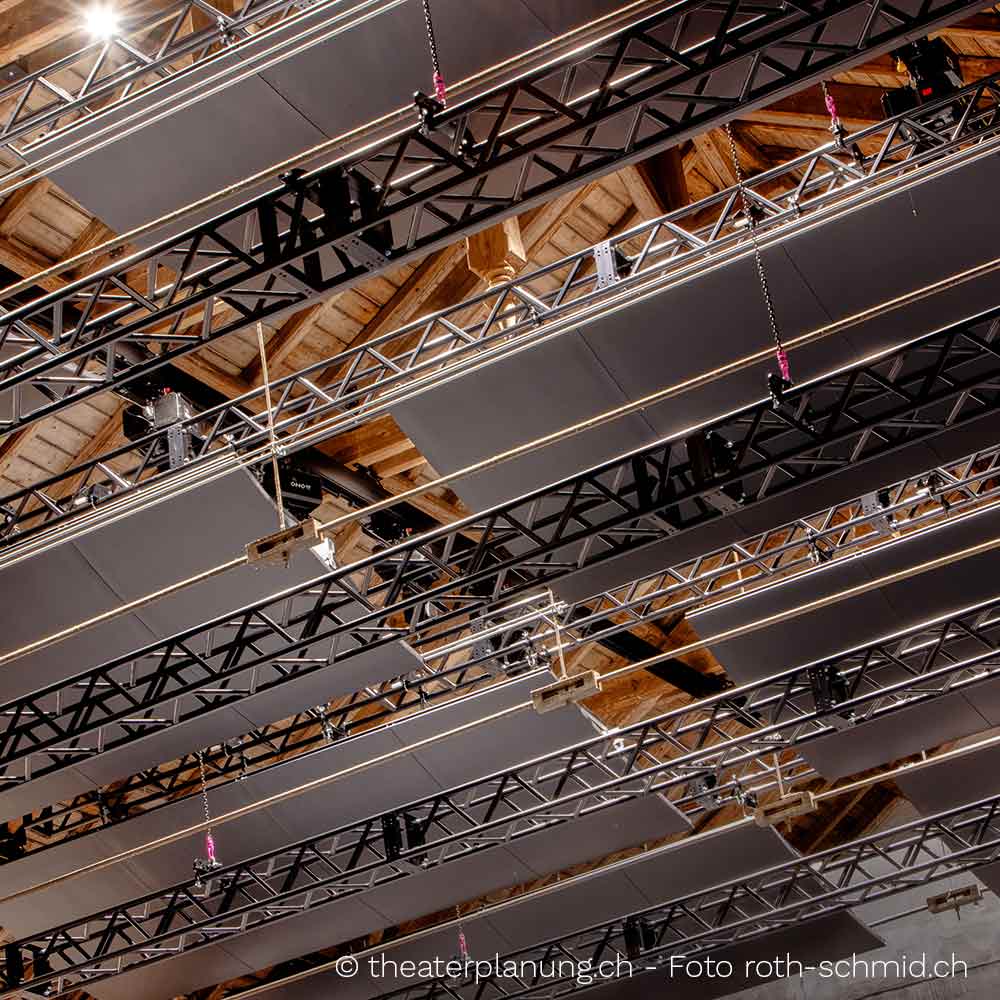

Unsere Traversen sind in 2-, 3- und 4-Punkt-Ausführungen erhältlich und decken damit ein breites Einsatzspektrum ab – von leichten Dekorationen bis zu schweren Sonderlasten. Für Blackbox-Theater ohne Obermaschinerie eignen sich unsere Traversen besonders gut, da sie Scheinwerfer, Dekorationen oder Deckensegel zuverlässig aufnehmen.

Ein besonderer Vorteil unserer Schraubverbindung: An den Schraubenköpfen lassen sich Bühnendekorationen direkt anschrauben, ohne Zusatzwerkzeug und ohne Sonderzubehör. Für spezifische Anforderungen wie Lautsprecheraussparungen fertigen wir Traversen mit individuellen Querverstrebungen.

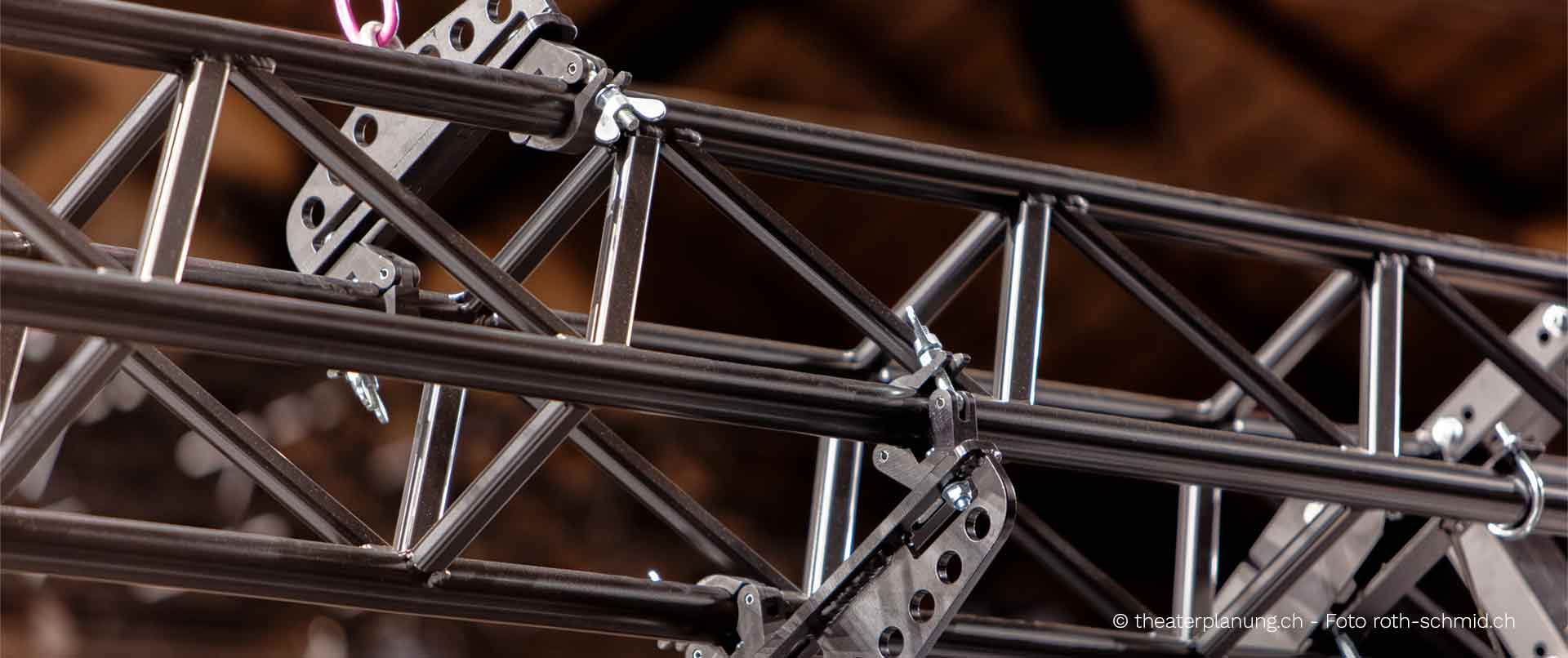

HOAC® Traversen werden mit Schrauben, Muttern und Scheiben verbunden. Das alles ist im Lieferumfang enthalten und es ist kein Spezialwerkzeug erforderlich. Der entscheidende Vorteil gegenüber der im Markt verbreiteten Konus-Bolzen-Verbindung: Es stehen keine Bolzen ab. Das ergibt eine ebenmäßige, glatte Oberfläche, die sich allseitig verkleiden lässt – ideal für Bühnenbilder, bei denen die Traverse unter der Verkleidung verschwinden soll. Es werden auch keine Transporthilfen benötigt.

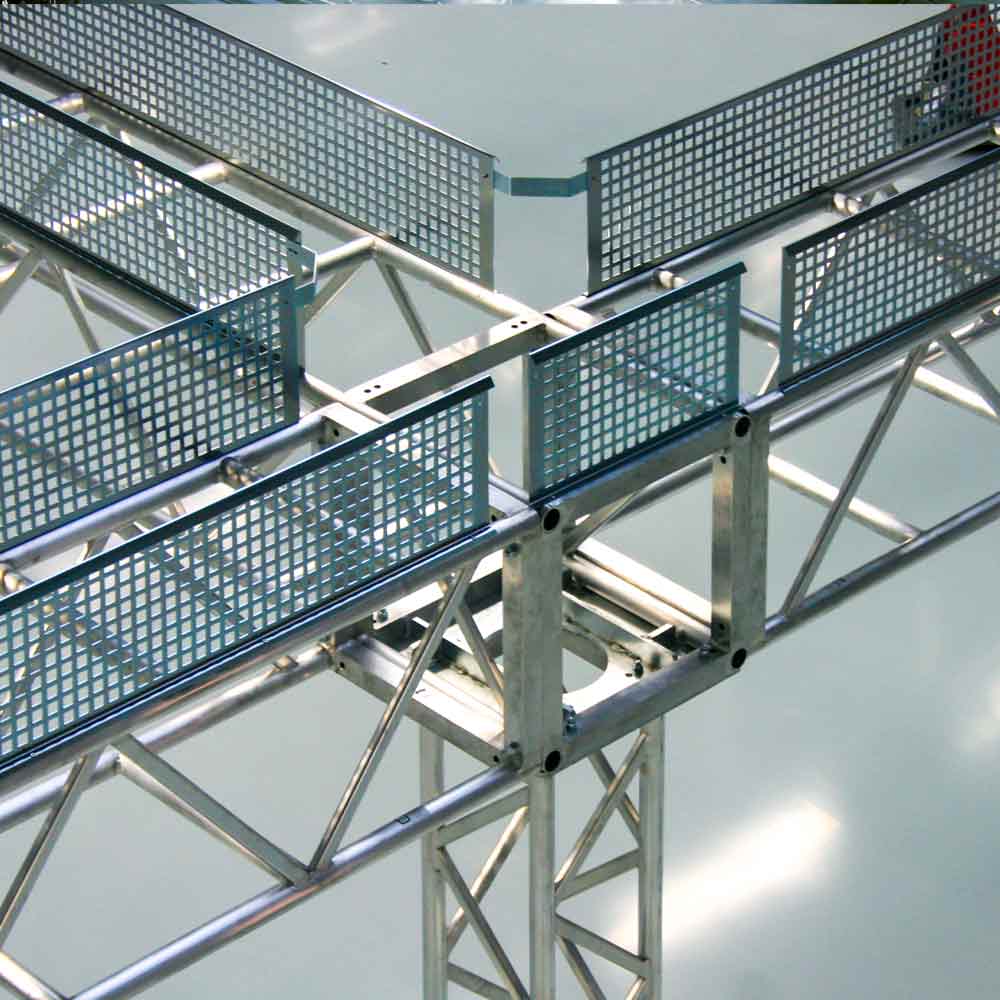

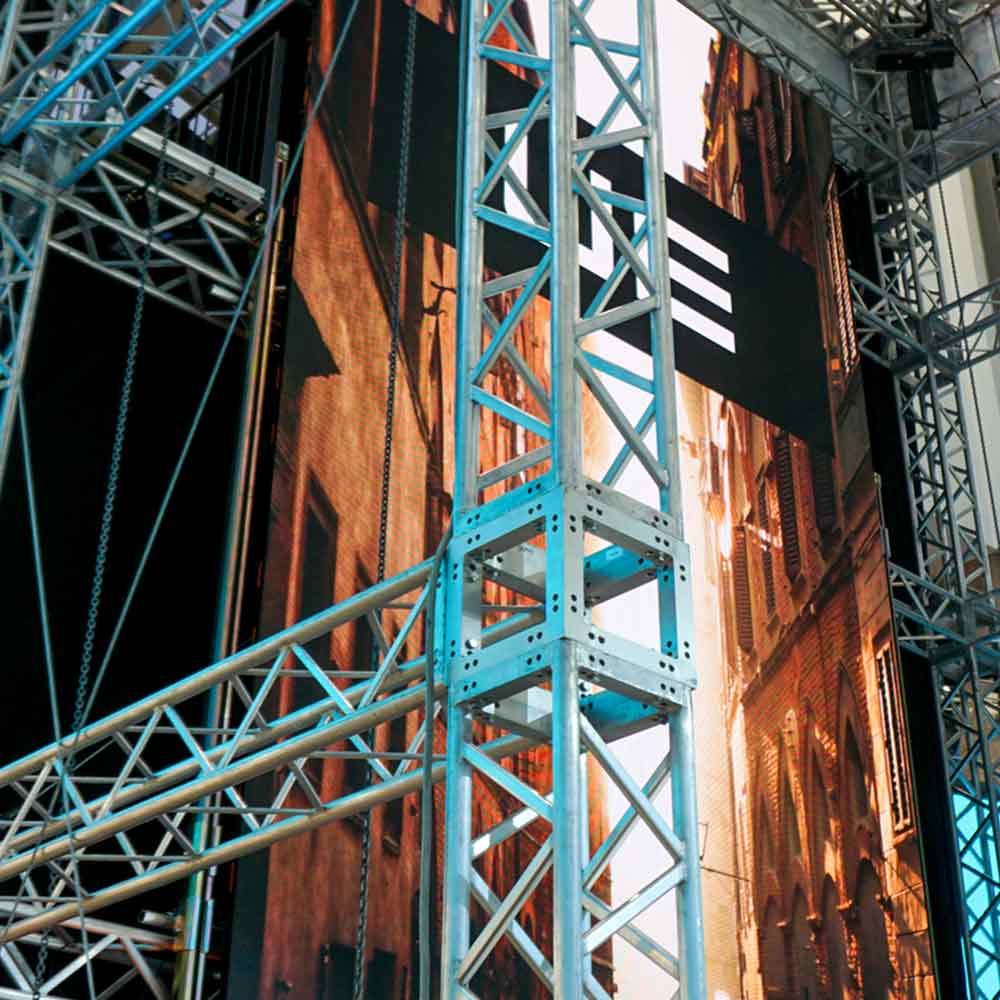

Für die Verbindung mehrerer Traversen im 90°-Winkel steht der HOAC® Würfelverbinder zur Verfügung – ein Zubehör für alle Verbindungsarten, ob 2-, 3- oder 4-Wege.

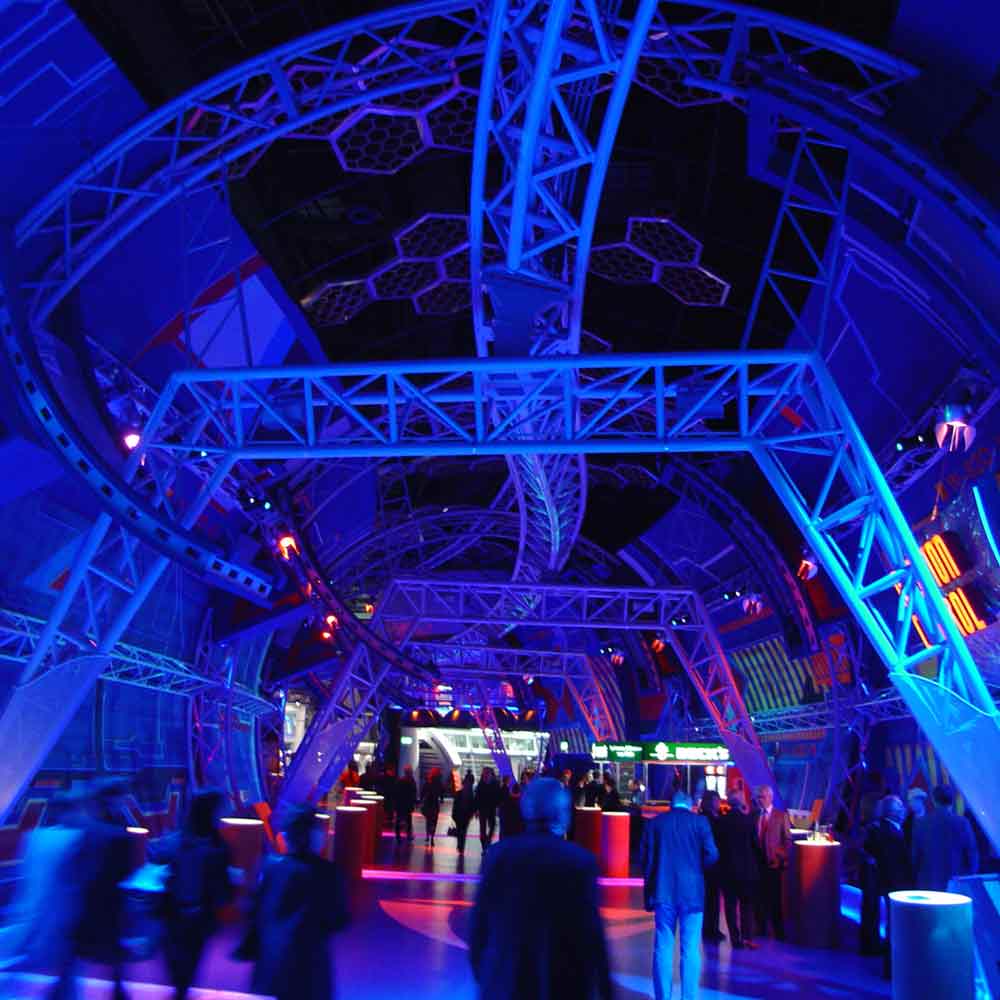

Ja. Neben geraden Standardlängen von 0,5 bis 5 Metern fertigen wir Traversen in gebogener Ausführung sowie in individuellen Formen, Höhen und Längen, ab einem Stück. Profil­höhen von 350, 550 und 750 mm stehen als Standard zur Verfügung, weitere Maße sind auf Anfrage möglich. Eine Pulverbeschichtung in Wunschfarbe ist ebenfalls erhältlich.

Ja! Für den Außeneinsatz sind Witterungsbeständigkeit und Korrosionsschutz entscheidend. Unsere Traversen bestehen aus Aluminium, das von Natur aus korrosionsbeständig ist und damit grundsätzlich für den Outdoor-Einsatz geeignet ist. Eine zusätzliche Pulverbeschichtung bietet weiteren Schutz und ermöglicht gleichzeitig eine individuelle farbliche Gestaltung.

Für spezifische Outdoor-Anforderungen – etwa besondere Windlasten oder Befestigungssituationen an denkmalgeschützten Gebäuden – fertigen wir individuelle Sonderlösungen. Sprechen Sie uns gerne an.
